間接蒸發冷卻解決方案
方案介紹
近幾年，間接蒸發冷技術在機房空調領域被越來越多的應用，佳力圖間接蒸發冷卻機組，利用濕球溫度遠低于干球溫度的原理，對室外空氣進行噴淋降溫，增加間接自然冷卻的時間，同時隔離室內室外側氣流，室內側氣流不受室外環境空氣質量的影響，還可根據實際環境溫度和制冷量需求變化定制多種供冷方案，為數據中心的高效制冷而設計，該技術可以更大程度的利用自然冷源，降低能源消耗。
間接蒸發冷卻機組根據室外環境溫度的不同，機組將會在三種不同運行模式下運行。其中噴霧冷卻系統的基本工作原理是:通過循環水泵將冷卻水噴淋到外循環通道內，水蒸發從其周圍環境空氣中吸收熱量，降低外循環新風的溫度。被冷卻的外部空氣在雙通道板式換熱器中與另一側來自數據中心的熱空氣進行熱交換，使來自數據中心的熱空氣溫度降低到25℃左右。雙通道板式換熱器內外兩側的空氣完全隔離，只有熱的交換，沒有質的交換。大面積雙通道板式換熱器換熱效率高，空氣壓力降小，通過噴淋蒸發冷卻可以大大提升利用自然冷源運行時間，降低機械制冷運行時間，從而實現高效節能的目的。
方案特點
?。?）節能可靠
采用高效交叉流換熱芯體，換熱效率高且風側阻力小;充分利用自然冷源進行間接蒸發冷卻，提升制冷系統全年能效比整機全年運行PUE可低至1.15，節能效果顯著。佳力圖產品嚴格按照國家級行業標準進行設計及制造，在保證其高性能，高可靠性的基礎之上，滿足客戶的全方位需求;經嚴格的試驗驗證:在各種變工況/極限工況下的最大及最小負荷下測試，機組可以長期并穩定的運行。
?。?）靈活環保
可根據具體應用場合選擇配置風冷式空調或者冷凍水盤管作為輔助制冷補充。選擇配置風冷式空調，機械制冷采用環保制冷劑R410A,配置高效直流變頻壓縮機、高精度電子膨脹閥及高效節能EC風機，可適應快速變化的機房熱負荷，動態制冷, 提高能效。選擇配置冷凍水盤管，可通過調節水閥開度及風機轉速實現制冷量的精確匹配。
（3）多級供冷方案
機組可根據實際環境溫度及制冷量需求變化提供優化的多種供冷方案，智能判斷機組是運行在干模式、濕模式還是混合運行模式。

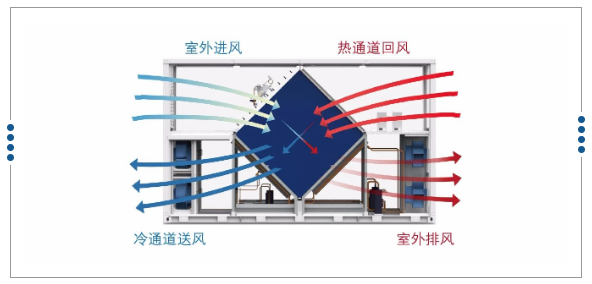

干模式

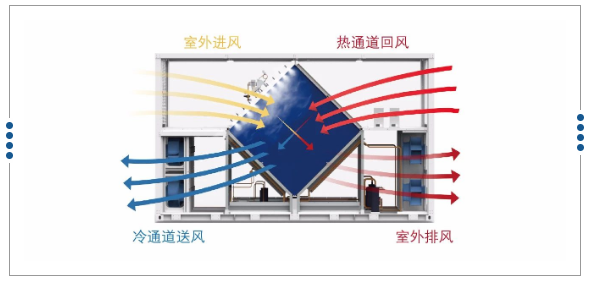

濕模式

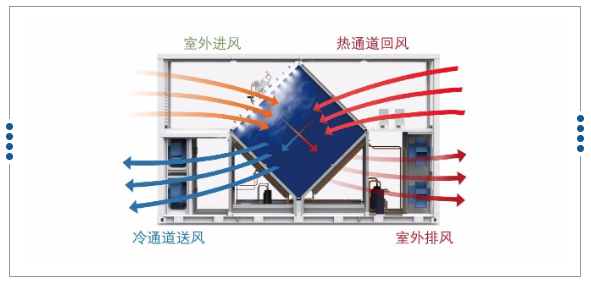

混合運行模式
?。?）智能防凍
機組設置智能防凍，在室外環境溫度過低時，排空貯水槽進行防凍，體積機組可靠性。
?。?）模塊化快速安裝
機組采用模塊化設計，在工廠完成預安裝、調試，可方便的與數據中心進行耦合安裝，大大減少現場施工量，實現機組的快速部署。整體建設周期可由5~ 6個月縮短至1~2個月。
